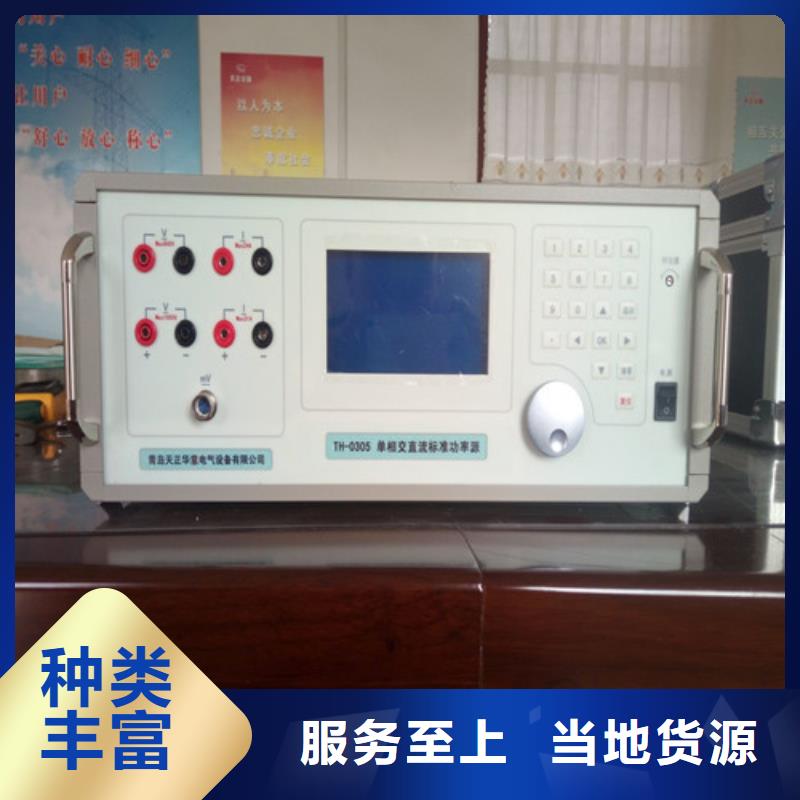

交流采样现场校验仪 流多功能校准仪适用于检定、校验各种0.5级交流电压、电流、频率、相位、功率、功率因数表。亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.2级以上交流电流、电压、功率表。配用钳形表校验线圈（选购件），可校验1级以下交流钳形电流表（0～1000A）二、主要功能:2.1 5（或51/2）位VFD数字显示输出量，同时（同屏）显示V、I、P、F、PF、Φ各种参数。2.2交流电压输出范围为：0～1000V，分11档，分辨率为0.02mV。2.3交流电流输出范围为：0～100A，分11档，分辨率为0.2μA。2.4功率测量范围为：0～100KW，分辨率为1mW。2.5频率测量范围为：40～70Hz。2.6功率因数范围为：0～±1。2.7相位范围为：0～360°。2.8输出超载能自动保护，手动复位。2.9每档电压、电流可以过载10％。2.10输出可选择“本振/同步”，本振频率40～70Hz，同步频率与市电同步。2.11可按实际值或百分比两种方式同时显示。

交流采样现场校验仪交流采样器检定在图26界面中，设置完所有参数和检定点后，按屏幕下方的“开始”键（如果出现错误提示，可重新输入正确值再按“开始”键。注意：所选方案中的负荷点与接线方式是否符合。）显示如图28所示。图中“标准值”是指内置标准测得的一次电量实际值（如果未设定一次值，则测得值为二次值）；“指示值”是指被检交流采样器在该检定点的理论指示值；“误差”是指引用误差，以百分数表示。装置将根据所输入的信息和选定好的检定点，自动切换接线方式；档位量程并自动升到选定好的个检定点。此时，可用屏幕下方的步进键（例如“1％”或“0.1Hz”等，由电量类型决定）调节输出电量，使被检交流采样器读数等于图中的“指示值”，按“0K”键，则显示此点误差。然后，装置将输出电量自动定在第二个检定点附近，用屏幕下方的步进键调节输出电量，使被检交流采样器读数等于“指示值”，按“0K”键，则显示第二个检定点误差。依次类推，完成全部选定好的检定点测量后，可通过“”、“”键查看各检定点的误差。图28中“上升”键表示输出电量调节处于步进上升状态，按此键则“上升”变为“下降”，表示输出电量调节处于下降状态，上升下降可来回切换。各检定点检定完后，屏幕左下出现“存储”键。按“存储”键,屏幕要求输入“表号”和“检测时间”。输入“表号”和“时间”后按“0K”键，数据存入装置内的“非易失存储器”中，以备随时查看和上传计算机。若不想存储此次检定数据，按“返回”键即可。

交流采样现场校验仪交流电压校准交流电压校准分为交流电压档位源（输出）满度校准和交流电压档位表（装置内部标准表）满度校准。调试员一般只需对各相超差的交流电压档位进行“表校准”。也可源、表同时校准。A 交流电压档位源校准A．1 “交流电压档位源校准”界面如图29。在这里，可通过数字键“7”选择所校的档位；数字键“8”选择所校交流电压的相别；按数字键“9”可切换到交流电压档位“表校准”。A．2 校准方法A．2．1 选择好所校的档位、相别后，按 “1”至“5”键步进，配合“6”（升/降）键调节输出电压，使外接更高等级的标准表读数为该档位的满度，误差在±0.02％之内，再按“OK”键进行确认源已调好（此时界面中“新系数”一栏中将显示新的系数）。此时若要进行该相、该档的表校准时，可按数字键“9”切换到交流电压档位“表校准”后，直接按“OK”键进行确认表已调好。A．2．2 如需校该档位其它相的源时，按数字键“8”切换到所需校的相。按本节A．2．1步骤进行校准。A．2．3 在完成该档位各相校准后，按“存储”键，界面显示“序号输入：”，如图30。不必输入数字，直接按“OK”键（此时界面中“原系数”一栏的系数将与“新系数”一栏中的系数一样）完成存储工作，也可输入数字后按“OK”键完成存储工作并方便以后查询
